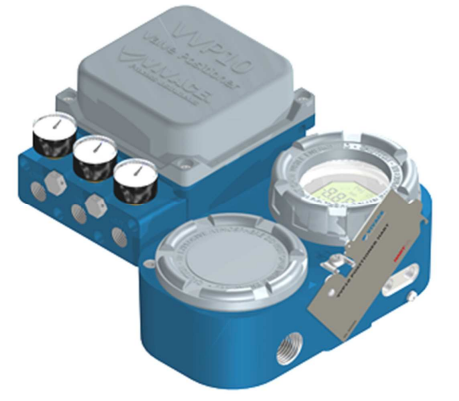

Электропневматический позиционер VVP10-H входит в семейство HART® устройств производства компании Vivace Process Instruments, предназначенных для работы с линейными или поворотными клапанами/приводами, обеспечивая точность и контроль при высокой доступности и надежности.
Преимущества
- HART® 7 / 4-20 мА и PROFIBUS-PA
- Компактный, высокопроизводительный, многофункциональный
- Разработан для работы в тяжелых условиях
- Технология электронной катушки
- Бесконтактный датчик положения (датчик Холла)
- Подходит для большинства марок клапанов / приводов
- Одинарное и двойное действие

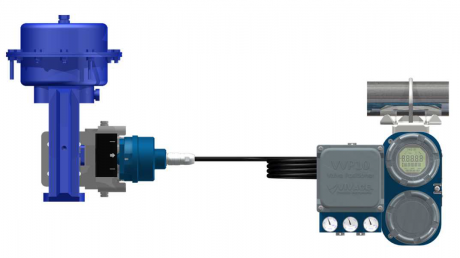

- Доступен выносной датчик положения для применения в условиях сильной вибрации и высоких температур
- Автоматическая настройка, автоматическая регулировка, тест частичного хода (PST), гистограмма положения и расширенная диагностика (FST)
- Стандартные или задаваемые пользователем характеристические кривые (таблица)
- Датчики давления
- Давление подачи воздуха от 1,4 до 9,7 бар
- Ход привода
- Линейный от 3 до 150 мм и поворотный от 30 до 120 °
- 5-значный поворотный, буквенно-цифровой ЖК-дисплей с барграфом
- Местная настройка
- Поддержка DD, EDDL и FDT / DTM
| Производительность Линейность: | < ±0,1% полной шкалы (по таблице пользователя) |
| Разрешение: | < 0,1% Полная шкала |
| Повторяемость: | < 0,1% по полной шкале |
| Гистерезис: | < 0,1% полной шкалы |
| Влияние подачи воздуха | Незначительная |
| Датчик положения | Датчик без контакта, эффект Холла, локальный или выносной |
| Источник питания для обратной связи по положению |
12-45 В пост. тока (открытый коллектор), изоляция 1500 В пост. Тока (Обратная связь 4-20 мА @12 бит, разрешение 4 мкА, точность 0,1%) |
| Протокол связи / конфигурация | HART 7 Удаленное конфигурирование с помощью инструментов EDDL или FDT/DTM. Локальное конфигурирование с помощью магнитного инструмента. |
| Сертификация опасной зоны | Искробезопасное и взрывозащищенное (INMETRO) |
| Давление подачи воздуха / Диапазон выходного давления |
1,4 - 9,65 бар (20 -140 psi). Без масла, пыли и воды, в соответствии со стандартом ANSI/ISA S7.0.01-1996. / от 0 до 100% входной подачи воздуха |
| Потребление воздуха | 2.8 бар (40 psi): 6 л/мин (0.21 cfm) 5.5 бар (80 psi): 9,5 л/мин (0.34 cfm) |
| Пропускная способность | 8 бар (116 psi): 283 л/мин (10 cfm); |
| Характеристика уставки | Линейный, Равный процент, Быстрое открытие Таблица пользователя (до 16 точек) |
| Температурные пределы окружающей среды | Окружающая среда: -40...85 °C (-40...185 °F) Хранение: -40...90 °C (-40...194 °F) ЖК-ДИСПЛЕЙ: -10...80 °C (14...176 °F) эксплуатация. Без повреждений -40...85 °C (-40...185 °F) . Выносной датчик: -40...105 °C (-40221 °F) |
| Пределы влажности | От 0 до 100% RH (неконденсируемая относительная влажность) |
| Воздействие вибрации | ± 0,3%/g от диапазона при следующих условиях: 5-15 Гц для постоянного перемещения на 4 мм. 15-150 Гц для 2g. 150-2000 Гц при 1g. Соответствует IEC60770-1. |
| Влияние электромагнитных помех | Согласно IEC 61326:2002 |
| ЖК-дисплей | 5-разрядный, поворотный, многофункциональный и барграф |
| Движение Штока клапана | Линейный: от 3 до 150 мм Поворот: от 30 до 120° |
| Тип действия | Прямой и обратный, одинарный и двойной, воздух на открытие или воздух на закрытие |
| Самокалибровка и расширенная диагностика | Самокалибровка положения и самонастройка ПИД-регулятора Диагностика FST (сигнатура клапана), PST (Тест частичного хода) и Диагностика ступенчатого отклика (Step Response Diagnosis) |
| Монтаж | Универсальный кронштейн для линейных и поворотных приводов/клапанов |
| Датчики давления - опция | Для измерения давления на входе, выходе 1 и выходе 2. |
| Дискретные входы (пределы хода) - опция | 2 изолированных входа типа "сухой контакт |
| Дискретные выходы (предохранительные клапаны/соленоид) - опция |
2 выхода с открытым коллектором, макс. 400 мА, 24 В пост. Тока |
| Электрическое подключение | 1/2 - 14 NPT |
| Пневматическое подключение | Входы и Выходы: 1/4 -18 NPT. Манометры: 1/8 - 27 NPT |
| Материал корпуса | Алюминий / Пластик (только крышка пневматического блока) |
| Приблизительная масса | 3 кг (без монтажного кронштейна) |
| Манометр - опция | Контроль входного и выходного давления. Шкала 0-160psi. Корпус из АБС-пластика, дисплей из поликарбоната, латунное соединение. |
| Уровень защиты | IP66 |
